La fonction de clé MQB est officiellement lancée. Pour calculer les données immo, utilisez simplement votre Xhorse MLB Tool avec l'adaptateur MQB dédié. Aucun démontage du tableau de bord n'est requis pour ajouter facilement des clés MQB48.

Prenons l'exemple d'une Audi Q2L.

1. Lecture des données IMMO
1) Ouvrez le logiciel et passez en mode MQB. Localisez le schéma de câblage correspondant.
2) Retirez le condensateur du clavier d'origine, soudez-le au câble et fixez-le. Installez l'adaptateur MQB et placez la clé dans la zone de reconnaissance.
3) Connectez l'outil MLB Tool à votre ordinateur.

Cliquez sur « Identifier la clé », puis sur « Collecter les données de la clé ».
Le système téléchargera automatiquement les données pour le calcul sur le serveur.
Confirmez la vérification lorsque vous y êtes invité et enregistrez le fichier de données immo.

2. Création de la clé concessionnaire
Ouvrez le capot moteur et connectez une tablette comme Key Tool Plus.
Programmation de l'antidémarrage >> Audi >> Sélection par type >> Système antidémarrage MQB >> Instrument - NEC35xx (Continental/VDO) >> Lancement de la programmation >> Génération de la clé concessionnaire - Chargement des données antidémarrage

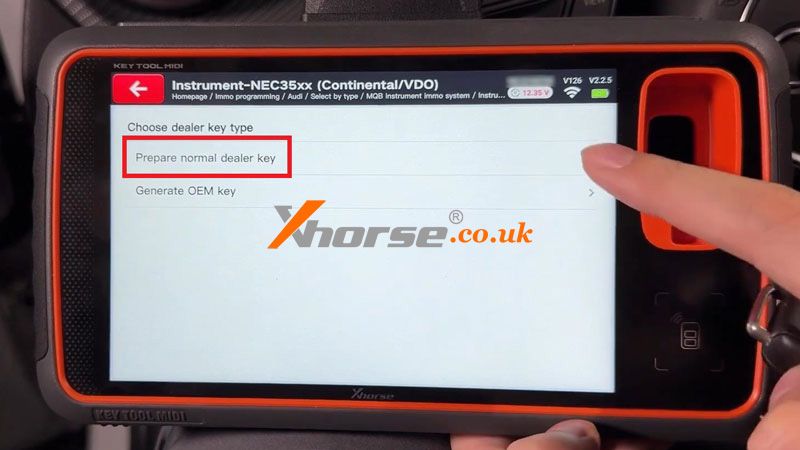

Audi >> Préparation de la clé concessionnaire normale >> OK >> Oui >> Ajouter une clé - Vous devez disposer d'une clé fonctionnelle.
Insérez la clé d'origine fonctionnelle dans le logement de la bobine, puis appuyez sur OK.
Appuyez sur Oui pour enregistrer les données synchronisées.

Insérez la nouvelle clé dans le logement de la bobine, puis appuyez sur OK.
Préparation de la clé concessionnaire réussie !
Veuillez enregistrer la nouvelle clé concessionnaire pour le véhicule !

3. Apprentissage de la clé

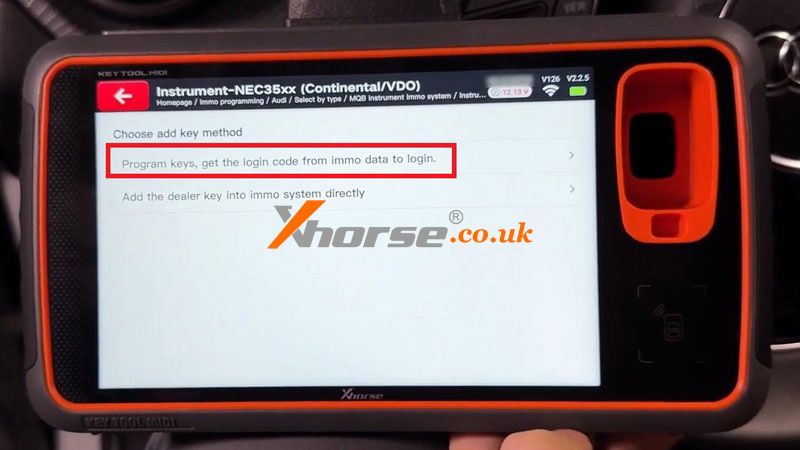

Apprentissage de la clé >> Oui >> Programmez les clés, récupérez le code de connexion dans les données antidémarrage pour vous connecter.
Apprenez la clé et récupérez le code de connexion dans le fichier antidémarrage pour vous connecter. Insérez la clé dans le contacteur d'allumage conformément aux instructions. Vous devez préparer toutes les clés du véhicule. La clé non mémorisée ne pourra pas démarrer la voiture.
Appuyez sur Oui.
Saisissez le numéro de clé mémorisée : 3
Chargez le fichier de données immo.
La nouvelle clé est-elle sans clé ? Oui.
Approchez la première clé de la zone de détection et confirmez.
Répétez l'opération pour les deuxième et troisième clés.

Attention : avant la fin de la mémorisation, ne coupez pas le contact (n'appuyez pas sur le bouton de démarrage) !

Programmation terminée.
Toutes les fonctions de la télécommande et de la télécommande intelligente fonctionnent normalement.

Remarque importante :
1. Un retrait incorrect du condensateur entraînera la non-reconnaissance de la puce MQB, ce qui entraînera l'échec de la collecte des données.
2. Le condensateur doit être réinstallé une fois la collecte des données terminée, sinon la clé ne pourra pas être reprogrammée dans la voiture.

www.xhorse.co.uk

Problème : Lorsque j'utilisais l'outil Xhorse MLB et l'adaptateur MQB pour obtenir les données immo du serveur, le message suivant s'affichait :

« Échec de la requête du dernier résultat de calcul 4 (État 1 : Aucun résultat sur le serveur) ».

Quel est le problème ? Aidez-moi.

Solution
Veuillez sélectionner à nouveau « Collecter les données clés » et NE PAS cliquer sur « Requête du dernier résultat réussi ».

www.xhorse.co.uk

Xhorse VVDI Key Tool Plus permet de déverrouiller la clé ID48 de la Passat B7 2014. Voici la procédure étape par étape.

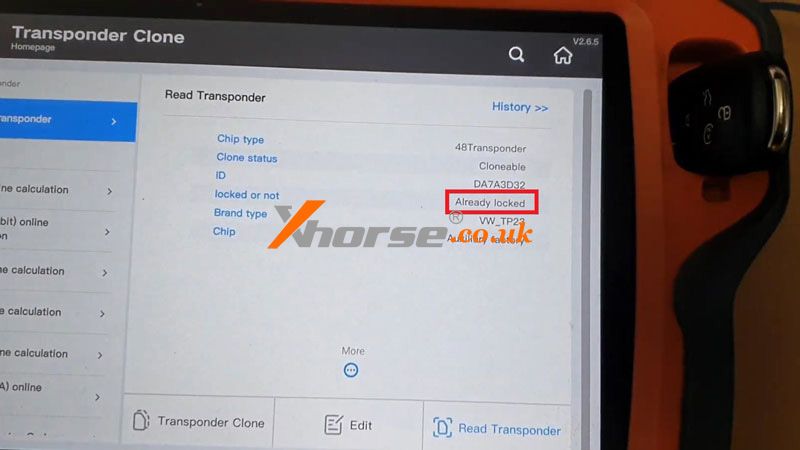

Comme vous pouvez le constater, il s'agit d'une clé ID48 verrouillée.

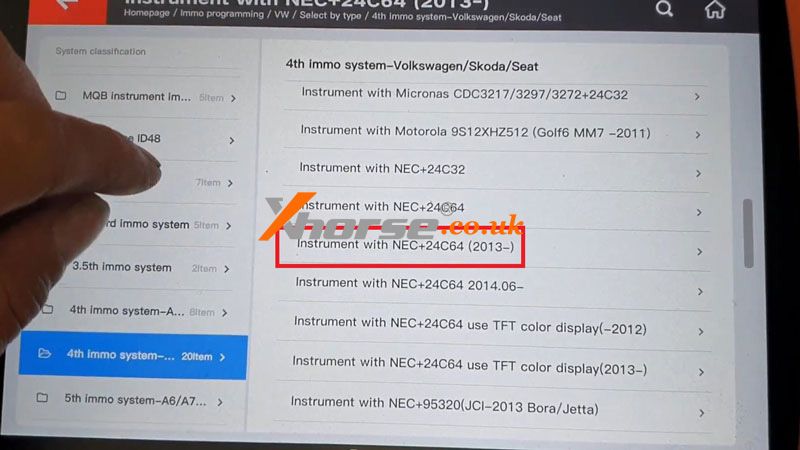

Programmation antivol >> EUROPE >> VW >> Sélection par type >> 4ème système antivol - Volkswagen/Skoda/Seat >> Instrument avec NEC+24C64 (2013-) >> Démarrer la programmation >> Plus de fonctions >> Déverrouillage de la clé

Avant de continuer, insérez la clé verrouillée ou les 48 transpondeurs verrouillés dans l'outil Key Tool Plus.
Attention 1 : Le déverrouillage sans clé n'est pas pris en charge.
Attention 2 : Le déverrouillage des 48 transpondeurs électroniques n'est pas pris en charge.
Attention 3 : Les clés de déverrouillage d'un autre appareil ne sont pas prises en charge.
Appuyez sur OK.

Déverrouillage du transpondeur en cours... Déverrouillage réussi.

La clé est maintenant déverrouillée.
Terminé.

www.xhorse.co.uk

Cet article vous explique comment utiliser le logiciel Xhorse MVCI PRO J2534 pour le diagnostic et la programmation de véhicules.

Après avoir installé le logiciel de diagnostic pour différents modèles, tels que Volvo, Nissan et Mazda, procédez comme suit :

1. Téléchargez le logiciel MVCI PRO J2534
Visitez le site web indiqué pour télécharger le logiciel.

2. Installez le pilote MVCI PRO J2534
Suivez les étapes dans l'ordre.
Une fois l'installation terminée, l'icône du logiciel apparaîtra sur le bureau.

Pour plus de détails, consultez le
Téléchargement gratuit et guide d'utilisation du pilote Xhorse MVCI PRO J2534

3. Installez le pilote J2534 correspondant au véhicule
Cliquez sur MVCI PRO J2534 pour connecter l'appareil et vérifier les informations d'autorisation.

Accédez à la section Diagnostic du véhicule et sélectionnez et installez le pilote correspondant.

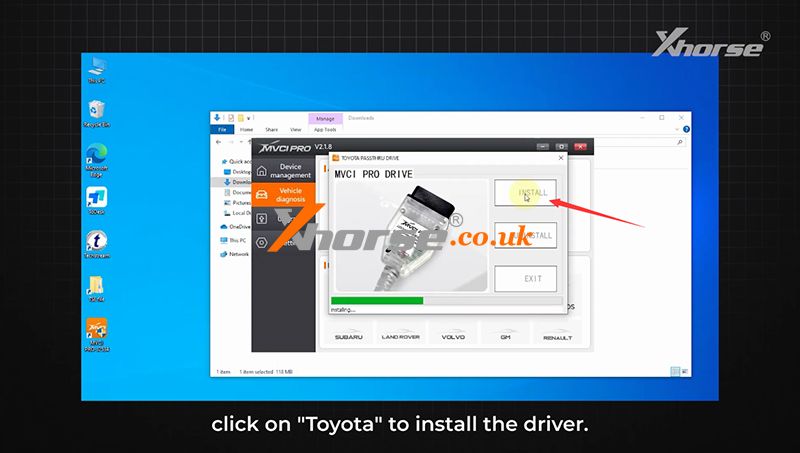

Prenons l'exemple d'une Toyota : cliquez sur « Toyota » pour installer le pilote.

4. Configurer le logiciel de diagnostic
Ouvrez le logiciel de diagnostic Toyota (GTS).
Accédez à [Configuration] >> [Sélection VIM].
Définissez l'interface sur XH-TOYOTA.

5. Terminer
Une fois la configuration terminée, vous pouvez commencer le diagnostic du véhicule.

Si vous devez installer un logiciel de diagnostic pour d'autres modèles de véhicules, installez simplement leurs pilotes J2534 à l'étape 3.
Par exemple, installez le pilote Honda HDS, puis ouvrez le logiciel de diagnostic Honda (HDS), sélectionnez la configuration du véhicule et lancez le diagnostic.

Guides vidéo :
https://youtu.be/5Z_qa8gACEY

www.xhorse.co.uk

La télécommande filaire Xhorse VVDI de deuxième génération est arrivée, offrant des améliorations impressionnantes qui optimisent les performances et l'expérience utilisateur. Nous sommes ravis de dévoiler deux nouvelles versions ; découvrons leurs fonctionnalités et comment elles peuvent améliorer votre travail !

 Télécommande universelle de type DS

 Télécommande filaire de type MQB

1. Alimentée par le dernier émetteur-récepteur XM5118
La télécommande filaire VVDI de deuxième génération est équipée de l'émetteur-récepteur XM5118 avancé, améliorant ainsi son efficacité, sa durabilité et ses performances de pointe.

2. Programmation sans fil prise en charge
Télécommande filaire, programmation sans fil. Oubliez le câble de programmation : insérez la batterie et commencez la programmation sans fil, sans problème de connexion.

3. Consommation d'énergie réduite
Profitez d'une consommation d'énergie réduite grâce à une baisse de 75 % du courant statique et de 30 % du courant de fonctionnement, pour une autonomie prolongée et des performances améliorées.

4. Protection antistatique renforcée
Dites adieu aux soucis d'électricité statique pendant les hivers secs. Cette mise à niveau réduit le recours au support client et garantit des performances fiables dans diverses conditions de travail.

Grâce à ces fonctionnalités de pointe, la télécommande filaire VVDI de deuxième génération est conçue pour optimiser votre flux de travail, offrant un confort d'utilisation et une durabilité inégalés.

www.xhorse.co.uk

Nous vous expliquons ici la procédure détaillée, étape par étape, pour ajouter une clé aux véhicules GM 2021-2025 à l'aide de Xhorse Key Tool Max Pro et de la clé intelligente XM38.

Cette méthode utilise les fonctionnalités avancées de la clé XM38 pour simplifier le processus de programmation.

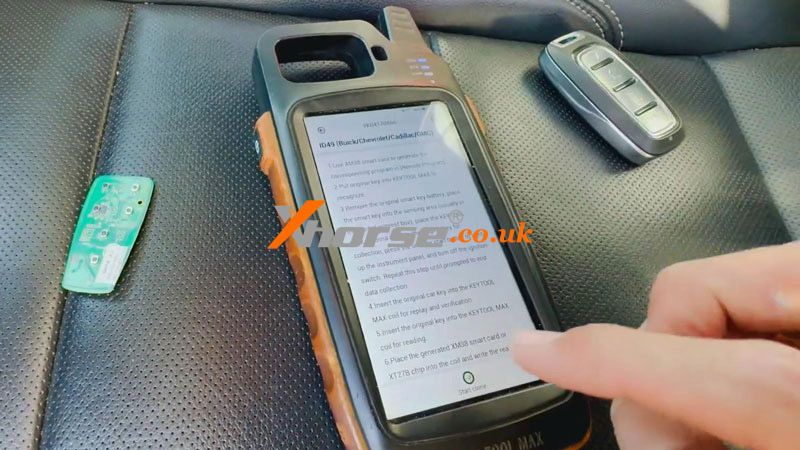

Ouvrez le boîtier de la clé XM38 et retirez la pile. Insérez le circuit imprimé XM38 dans la bobine du VVDI Key Tool Max Pro.

Fonction spéciale >> Copie de la télécommande de proximité >> ID49 (Buick/Chevrolet/Cadillac/GMC) >> Lancer le clonage

Placez le XM38 et le Key Tool Max Pro dans le porte-gobelet de la voiture.
Remettez ensuite la XM38 dans la bobine du Key Tool Max Pro.
Appuyez sur OK.

Insérez la clé intelligente XM38 ou la puce XT27B générée dans la bobine et écrivez les données lues.
Écriture réussie.
Appuyez sur « Terminer ».

Testez la clé, elle a fonctionné.
Terminé.

www.xhorse.co.uk

Aujourd'hui, je vais vous montrer comment collecter les données de clé de l'Audi Q7 2019 avec Xhorse MLB Tool + VVDI Key Tool Plus. 200 points distants seront déduits pour le calcul.

Programmation antidémarrage >> Audi >> Sélectionner par type >> Systèmes antidémarrage MLB >> Démarrer la programmation

Cette fonction nécessite une connexion réseau. Veuillez vous assurer que la connexion réseau est correcte, puis cliquez sur OK pour continuer.

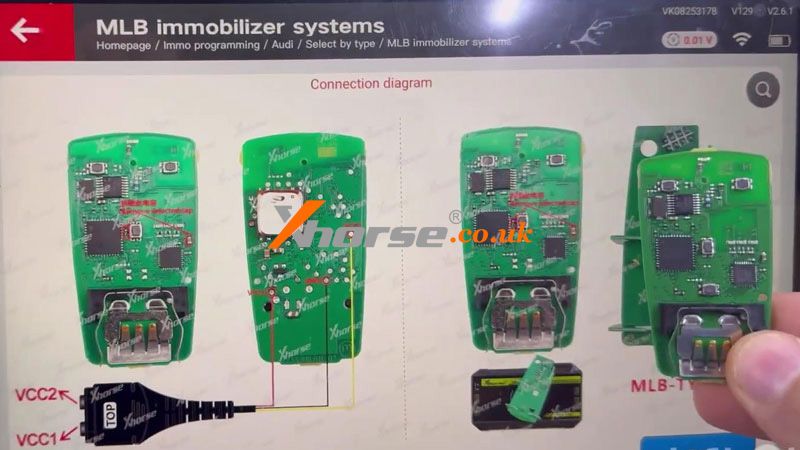

Schéma de connexion >> Audi/Lamborghini Type 2
Suivez le schéma pour souder le circuit imprimé, puis connectez-le à MLB Tool.

Cliquez sur « Collecter les données de clé ».

Le Key Tool Plus ne lit pas les données du véhicule. Poursuivez l'acquisition des données pour les sauvegarder et le fichier antidémarrage ne contiendra pas les informations du véhicule. Voulez-vous continuer ? Oui >> Récupérer les clés originales - déduction de points

Ce calcul entraînera la déduction de 200 points distants. Voulez-vous continuer ? Oui

Attention :

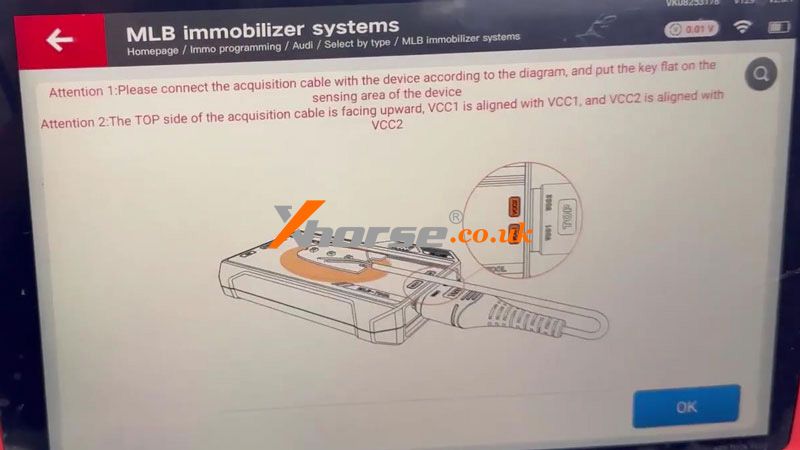

1. Veuillez connecter le câble d'acquisition à l'appareil conformément au schéma et placer la clé à plat sur la zone de détection de l'appareil.
2. Le côté supérieur du câble d'acquisition est orienté vers le haut, VCC1 est aligné avec VCC1 et VCC2 est aligné avec VCC2.

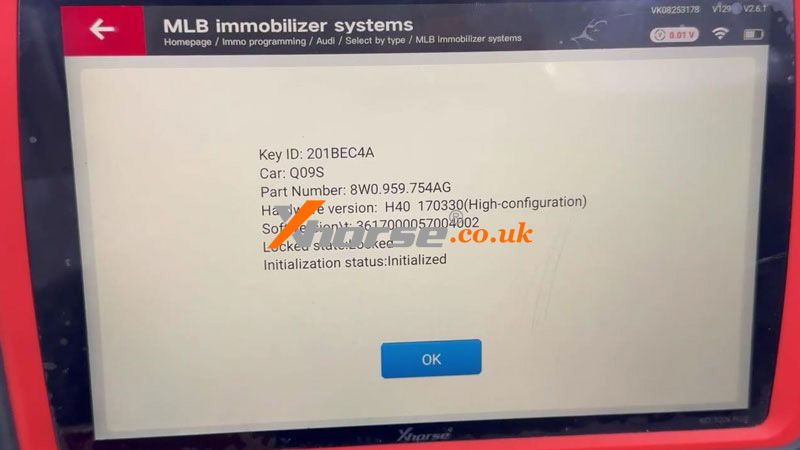

Appuyez sur OK pour obtenir les données.

www.xhorse.co.uk

Xhorse VVDI Key Tool Plus permet d'ajouter la clé intelligente de la Toyota Camry 2020 par OBD. Voici la clé d'origine ; je vous montre la procédure.

Programmation des clés >> ASIE >> Toyota >> Modèle sélectionné >> Camry >> Keyless Go >> 2019- >> Type 1 (8A - Page P4 A8/A9/AA) >> Démarrer la programmation >> Ajouter des clés intelligentes

S'il s'agit des données EEPROM sauvegardées par OBD, veuillez ignorer cette invite.
Si les données EEPROM sauvegardées par l'adaptateur viennent d'être utilisées, veuillez restaurer le véhicule avant d'exécuter cette fonction.
Cliquez sur Oui.

Veuillez vous assurer que l'appareil est connecté à Internet avant d'exécuter cette fonction. Cette fonction peut utiliser une clé de voiture d'origine enregistrée ou une clé de démarrage de secours pour ajouter une nouvelle clé.
Cliquez sur OK.

Veuillez mettre le contact (le tableau de bord est allumé). Key Tool Plus affichera le numéro du logiciel.
Appuyez sur OK.

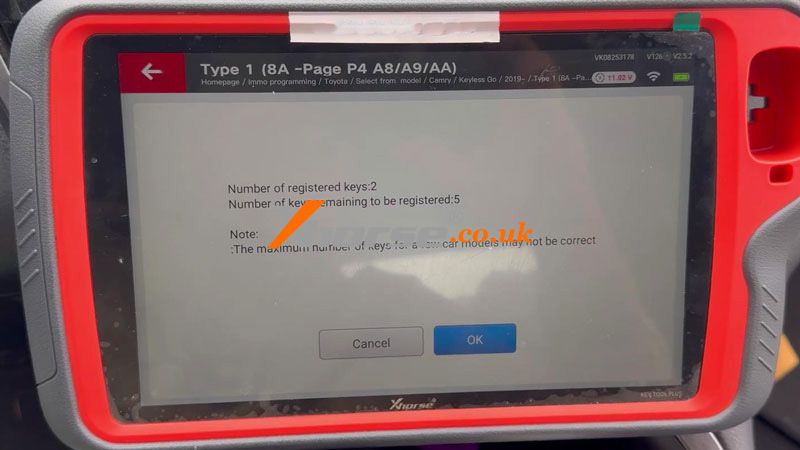

Nombre de clés enregistrées : 2
Nombre de clés restantes à enregistrer : 5
Remarque :
Le nombre maximal de clés pour certains modèles de voiture peut être incorrect.
Appuyez sur OK.

Maintenez le contact avec la surface de la clé enregistrée sur le contacteur d'allumage.
Terminez l'opération dans les 30 secondes suivant le clic sur OK.

Cliquez sur OK et maintenez le contact avec la surface de la clé à enregistrer sur le contacteur d'allumage pendant 30 secondes.
Remarque : Si la clé émet un son, éloignez-la. Si elle émet deux sons, la programmation est réussie.
Appuyez sur OK.

Maintenez la clé en contact avec le contacteur d'allumage.
Assurez-vous que toutes les étapes sont terminées. Attendez la fin de l'enregistrement.
Enregistrement de la clé réussi !

Nombre de clés enregistrées : 3
Nombre de clés restantes à enregistrer : 4

L'appairage est terminé. Si la télécommande ne fonctionne pas, veuillez utiliser la fonction [Synchroniser l'ECU et l'ID] (plusieurs synchronisations peuvent être nécessaires) pour synchroniser le code de la télécommande.

www.xhorse.co.uk

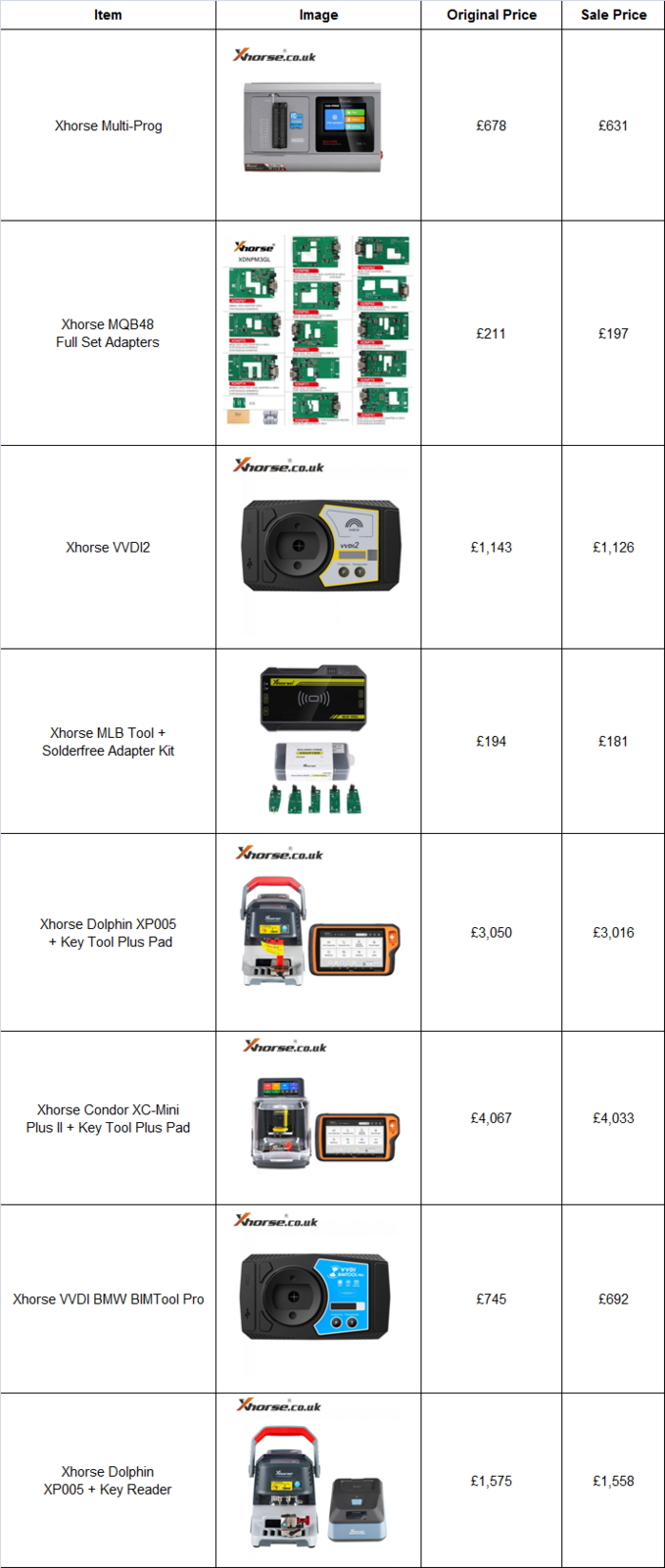

Les soldes du Nouvel An chinois sur Xhorse.co.uk sont ouvertes ! Valables du 21 janvier au 6 février, elles couvrent la plupart des meilleures ventes et les nouveautés. Des offres à durée limitée pour une année prospère.

Nouvelles offres, nouveau départ chez Xhorse ! Rejoignez-nous dès maintenant.

Pour plus de réductions, rendez-vous sur :
www.xhorse.co.uk

Nous avons déjà présenté Xhorse MLB-TOOL pour vous aider à ajouter des clés pour Audi, Porsche, Volkswagen, Lamborghini, Bentley et d'autres modèles de véhicules MLB. Désormais, avec le lancement du kit d'adaptateur sans soudure MLB Tool, nous améliorons la facilité et la sécurité de votre travail. Ces outils sont conçus pour optimiser votre processus, garantissant un flux de travail plus efficace et plus fluide.

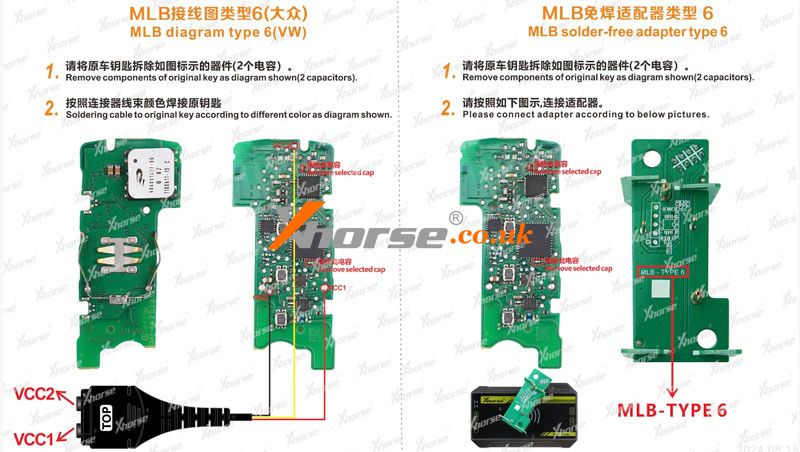

L'adaptateur sans soudure MLB est disponible en cinq types distincts, chacun conçu pour prendre en charge des modèles de véhicules spécifiques. Veuillez noter que l'adaptateur sans soudure MLB nécessite toujours le retrait de 2 condensateurs. Le schéma de câblage est présenté ci-dessous :

Type 1 :

Type 2 :

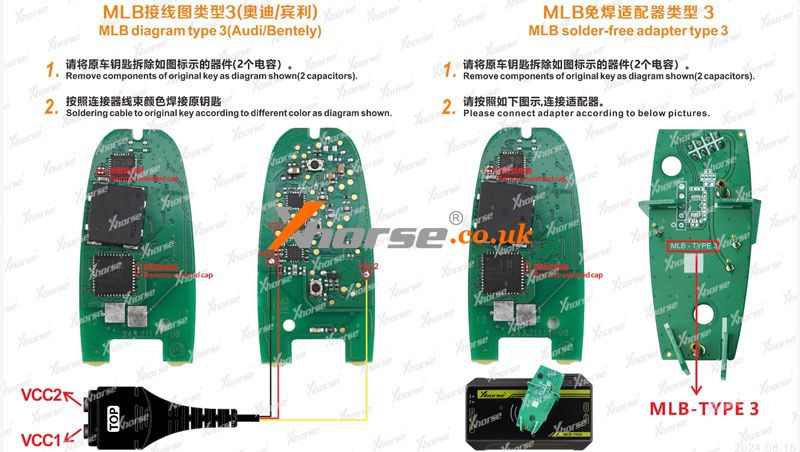

Type 3 :

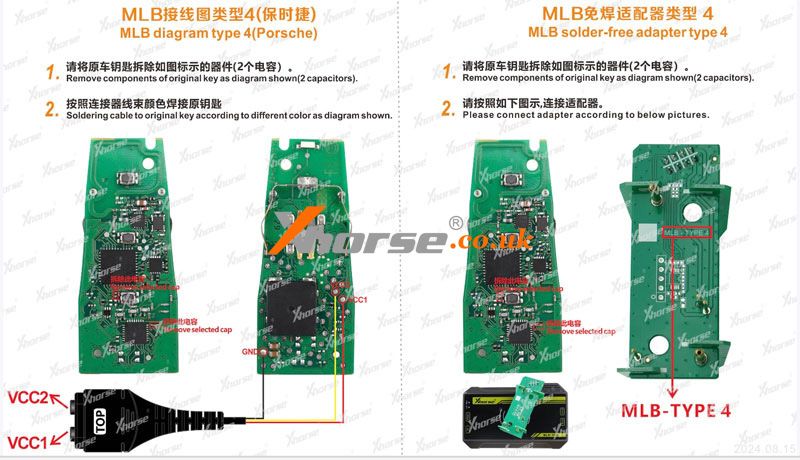

Type4:

Type6:
